Abseits und auf der Strasse

Das Motorradfahrwerk ist ein komplexes System von Komponenten, das die Verbindung zwischen Motorrad und Fahrbahn herstellt, um die Sicherheit, das Handling und den Komfort zu gewährleisten

Motorrad - Gabelservice

Hersteller empfehlen Gabelöl alle 10.000km bis 15.000km oder alle 24 Monate zu wechseln.

Bedeutung für Sicherheit und Handling

Ein gut funktionierendes und richtig eingestelltes Fahrwerk ist entscheidend für die Sicherheit, da es sicherstellt, dass die Reifen auch auf unebenem Untergrund permanenten Bodenkontakt behalten. Nur so können Lenk-, Beschleunigungs- und Bremskräfte optimal übertragen werden. Ein schlecht eingestelltes Fahrwerk kann das Fahrverhalten negativ beeinflussen, insbesondere in Kurven oder bei Bodenwellen, und birgt das Risiko von Stürzen. Die Geometrie des Fahrwerks, definiert durch Nachlauf, Lenkwinkel und Radstand, beeinflusst maßgeblich das Handling und die Fahrstabilität

Bei Motorrädern sind die zwei meistgenutzten Systeme  die klassische Teleskopgabeln Right-Side-UP (RSD)  und die modernere Upside-Down (USD) Gabeln (umgekehrt, mit dickerem Rohr oben), die für mehr Steifigkeit sorgen.

Und spezielle Konstruktionen wie Telelever und Duolever (BMW), die das Ansprechverhalten und die Bremswirkung verbessern sollen, während ältere Modelle auch Blatt-, Pendel- oder Trapezgabeln waren

Die Funktion

Eine Motorradgabel besteht im Wesentlichen aus

zwei Gabelbeinen, die das Vorderrad führen und Unebenheiten dämpfen. Der heute gängige Standard ist die

Teleskopgabel

Beim Überfahren einer Unebenheit schieben sich Stand- und Tauchrohr ineinander (Einfedern). Die Feder wird komprimiert. Das Öl wird durch kleine Bohrungen gepresst, was die Bewegung bremst (Druckstufendämpfung). Beim Ausfahren (Ausfedern) wird die Rückschlagbewegung der Feder ebenfalls durch das Öl gebremst (Zugstufendämpfung).

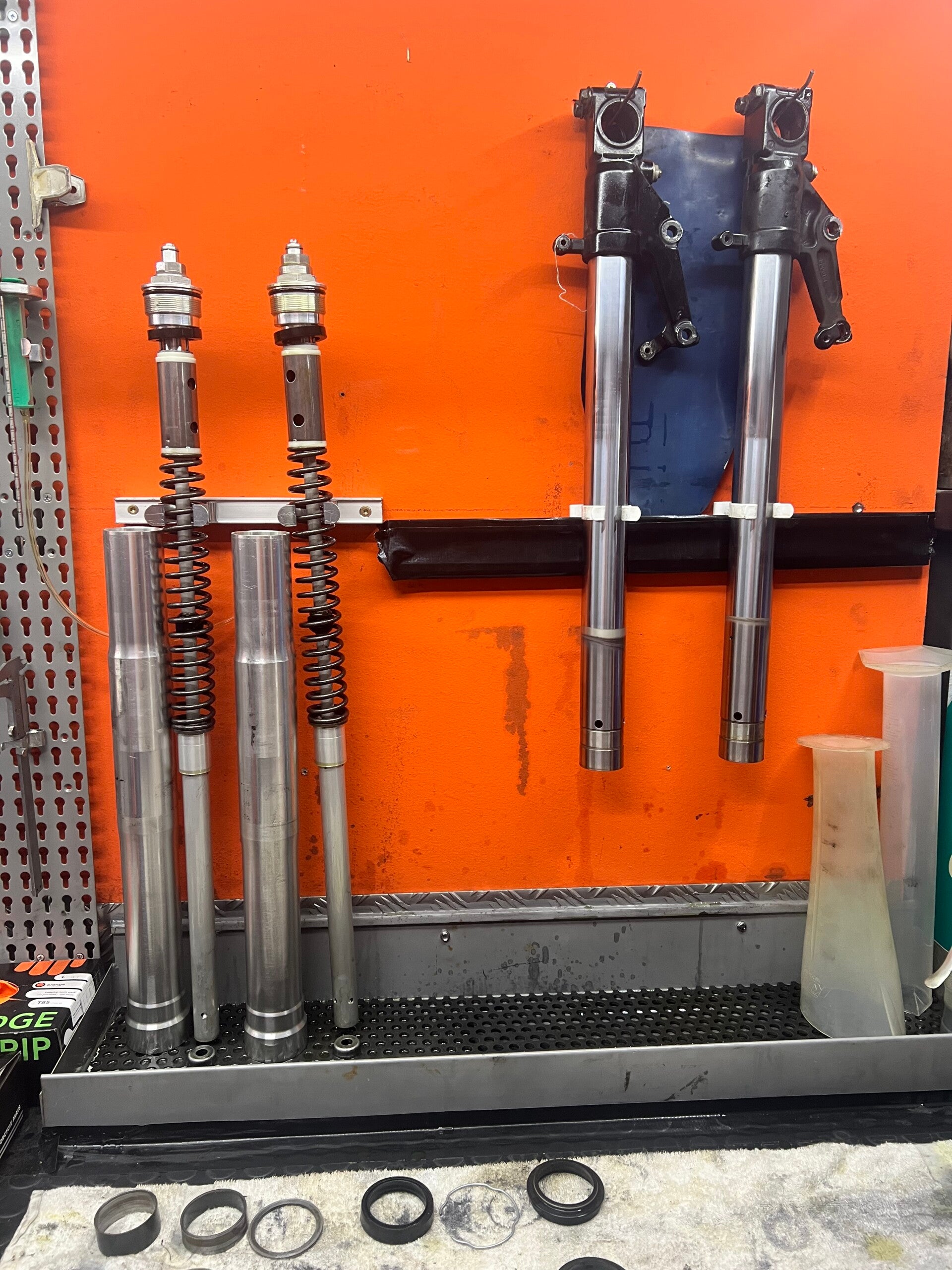

USD Gabel Aufbau

Ein Gabelbein setzt sich aus folgenden Bauteilen zusammen:

  • Standrohr: Das Rohr, das fest mit dem Motorradrahmen (über die Gabelbrücken) verbunden ist.
  • Tauchrohr (Gleitrohr): Das Rohr, das sich beim Einfedern über oder in das Standrohr schiebt und die Radachse aufnimmt.
  • Gabelpuffer/Federn: Im Inneren befinden sich meist Schraubenfedern, die das Gewicht tragen und Stöße abfangen.
  • Dämpfersystem: Besteht aus Gabelöl und Ventilen (Kolben). Es verhindert, dass die Feder unkontrolliert nachschwingt, indem es den Ölfluss bremst.
  • Simmerringe (Wellendichtringe): Diese dichten das System ab, damit kein Öl austritt und kein Schmutz eindringt.

Die Federn

Sie tragen das Gewicht des Motorrads und erzeugen unter Belastung eine bestimmte Geometrie.

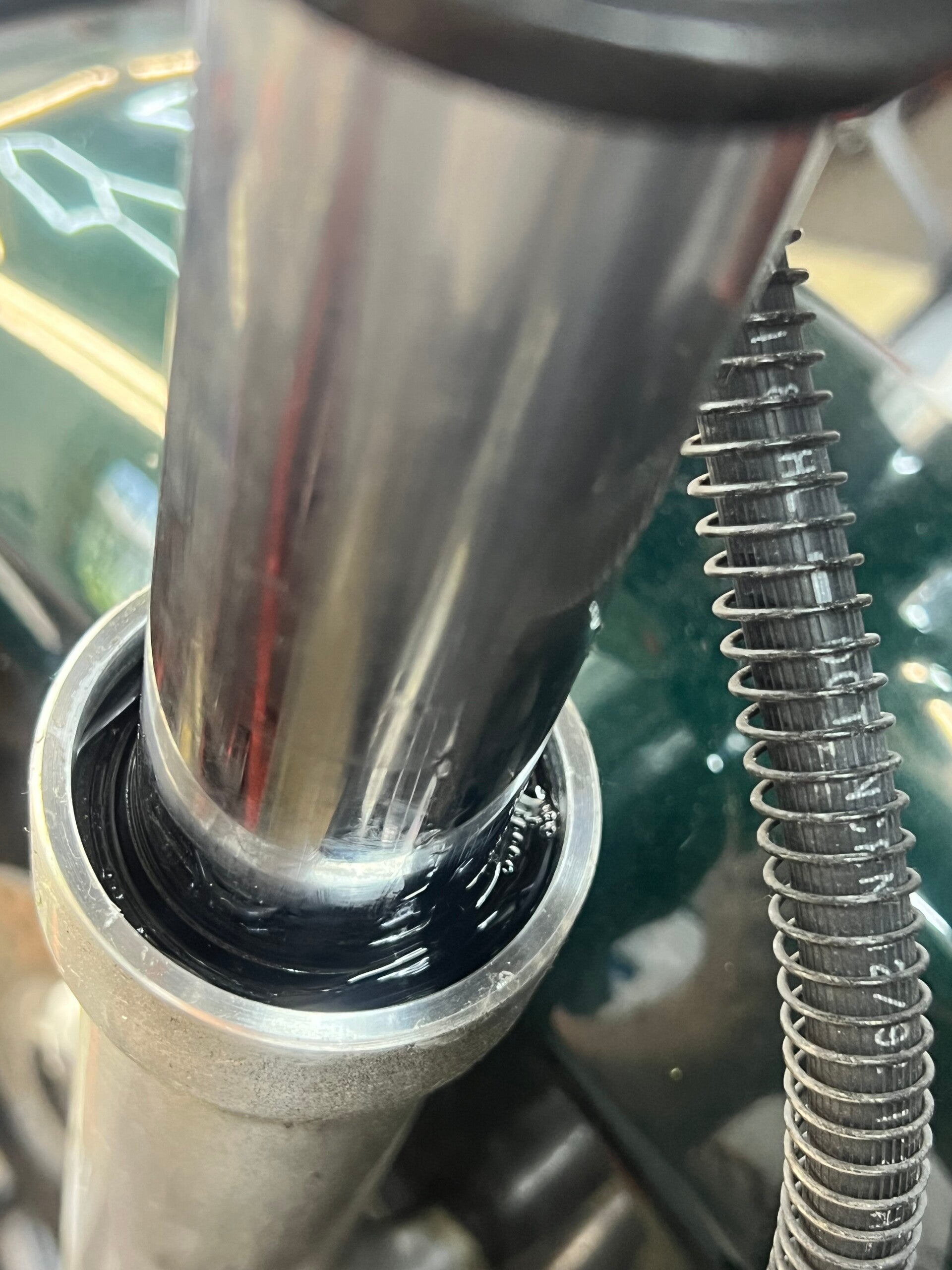

Das Öl

Das richtige Motorradgabelöl ist entscheidend für die Fahrwerkseigenschaften und muss in Viskosität (SAE-Klasse) und Füllmenge exakt zu deinem Motorradmodell passen, wobei die genauen Angaben im Handbuch des Herstellers zu finden sind

Gabelöl ist nicht nur für die Dämpfung, sondern auch für die Schmierung der Teleskopgabel zuständig und unterliegt einem Verschleißprozess

Ein dünneres Öl (z. B. 5W) sorgt für ein komfortableres Ansprechverhalten, ein dickeres Öl (z. B. 15W) für eine straffere Dämpfung.

Motorrad-Stoßdämpfer-Service

Empfohlene Service-Intervalle

  • Straßenfahrer (Pendler/Freizeit): Alle ca. 15.000 - 30.000 km oder jährlich/alle zwei Jahre, je nachdem, was zuerst eintritt.
  • Off-Road-Fahrer: Häufiger, oft alle 20–40 Betriebsstunden.
  • Rennstreckenfahrer: Nach jedem Rennwochenende oder alle 10–20 Betriebsstunden aufgrund der extremen Belastung.



Was beinhaltet ein Stoßdämpfer-Service?

Ein Motorrad-Stoßdämpfer-Service umfasst in der Regel die vollständige Demontage, Reinigung, Inspektion und den Austausch von Verschleißteilen wie Dichtungen und Öl, um die Leistung und Sicherheit des Fahrwerks zu gewährleisten.

Ein professioneller Service ist entscheidend für optimale Leistung.

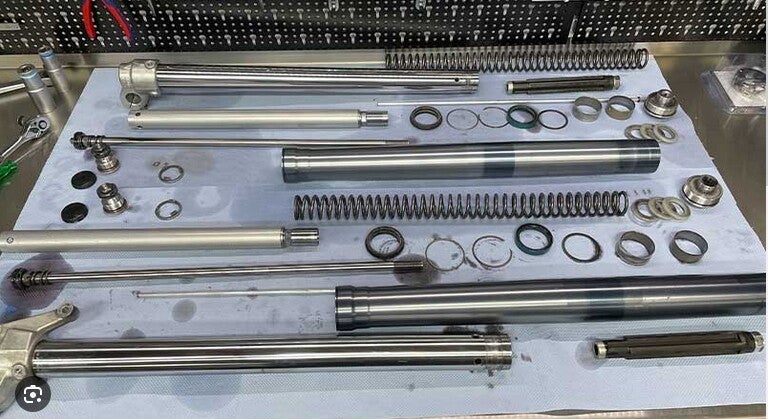

  • Vollständige Zerlegung und Reinigung: Alle internen Komponenten werden zerlegt, gründlich gereinigt und auf Verschleiß geprüft.
  • Inspektion und Austausch: Dichtungen, O-Ringe, Gleitbuchsen und Kolbenbänder werden inspiziert und bei Bedarf ausgetauscht.
  • Ölwechsel und Entlüftung: Das alte Dämpferöl wird abgelassen und durch neues, hochwertiges Öl ersetzt. Moderne Techniken verwenden Vakuum-Entlüftungssysteme, um Lufteinschlüsse zu vermeiden.
  • Neu-Befüllung mit Stickstoff: Die Dämpfer werden mit Stickstoff unter Druck gesetzt, um Kavitation (Schaumbildung des Öls) zu verhindern.
  • Feinabstimmung: Die Druck- und Zugstufeneinstellungen können angepasst werden, um die Leistung zu optimieren und sie an die spezifischen Bedürfnisse des Fahrers anzupassen.
  • Luftpolster: Das Luftpolster einer Motorradgabel ist extrem wichtig, da es als progressive Zusatzfeder wirkt und maßgeblich bestimmt, wie leicht oder schwer die Gabel im letzten Drittel des Federwegs durchschlägt. Während die mechanische Wicklung der Gabelfeder über den gesamten Weg eine lineare (gleichbleibende) Kraft entgegensetzt, lässt sich die eingeschlossene Luft komprimieren: Je weiter die Gabel eintaucht, desto höher wird der Gegendruck der Luft.
  • Kleines Luftpolster (hoher Ölstand):
    • Es befindet sich weniger Luft in der Gabel.
    • Der Druck steigt beim Einfedern sehr früh und steil an.
    • Effekt: Die Gabel wird zum Ende des Federwegs hin deutlich härter. Das verhindert effektiv ein Durchschlagen bei harten Bremsungen oder Schlaglöchern. Ist es zu klein, blockiert die Gabel hydraulisch und verliert Federweg.
  • ☁️ Großes Luftpolster (niedriger Ölstand):
    • Es befindet sich mehr Luft in der Gabel.
    • Der Druck steigt nur langsam und flach an.
    • Effekt: Die Gabel nutzt den Federweg bereitwilliger aus und fühlt sich komfortabler an. Ist es zu groß, schlägt die Gabel bei hoher Belastung (z. B. harten Bremsmanövern) metallisch durch, was zu instabilem Fahrverhalten führt.

    • Das Luftpolster ist für die Feinabstimmung der Gabel oft wichtiger als die reine Ölmenge in Millilitern. Da beim Ölwechsel immer Restöl in den Ventilen (Cartridge) verbleibt, führt das einfache Einfüllen nach Milliliter-Angabe fast immer zu einem falschen Luftpolster.

      Deshalb gilt in der Praxis: Die Gabel wird immer über das Abstandsmaß (in mm) des Luftpolsters eingestellt, nicht über das Volumen (in ml).

Gabelservice Wp 1 Pdf

PDF – 668,6 KB 18 Downloads

Motorrad - Bremsen - Service

Bremsen sind mit das wichtigste und Sicherheitsrelewanteste Bauteil an einem Motorrad und benötigen besondere Pflege und Wartung.

Die regelmäßige Wartung der Motorradbremsen ist essenziell für Ihre Sicherheit. Wichtige Schritte umfassen den jährlichen Wechsel der Bremsflüssigkeit, die Kontrolle der Bremsbeläge und Bremsscheiben auf Verschleiß sowie die gründliche Reinigung der Bremssättel von Bremsstaub und Schmutz.



     Wartungsarbeiten:

    • Bremsbeläge: Wechseln, sobald die Belagstärke die Mindestgrenze (meist 1,0 mm) erreicht.
    • Bremsscheiben: Auf Riefen, Verzug und Mindestdicke (Verschleißmaß) prüfen.

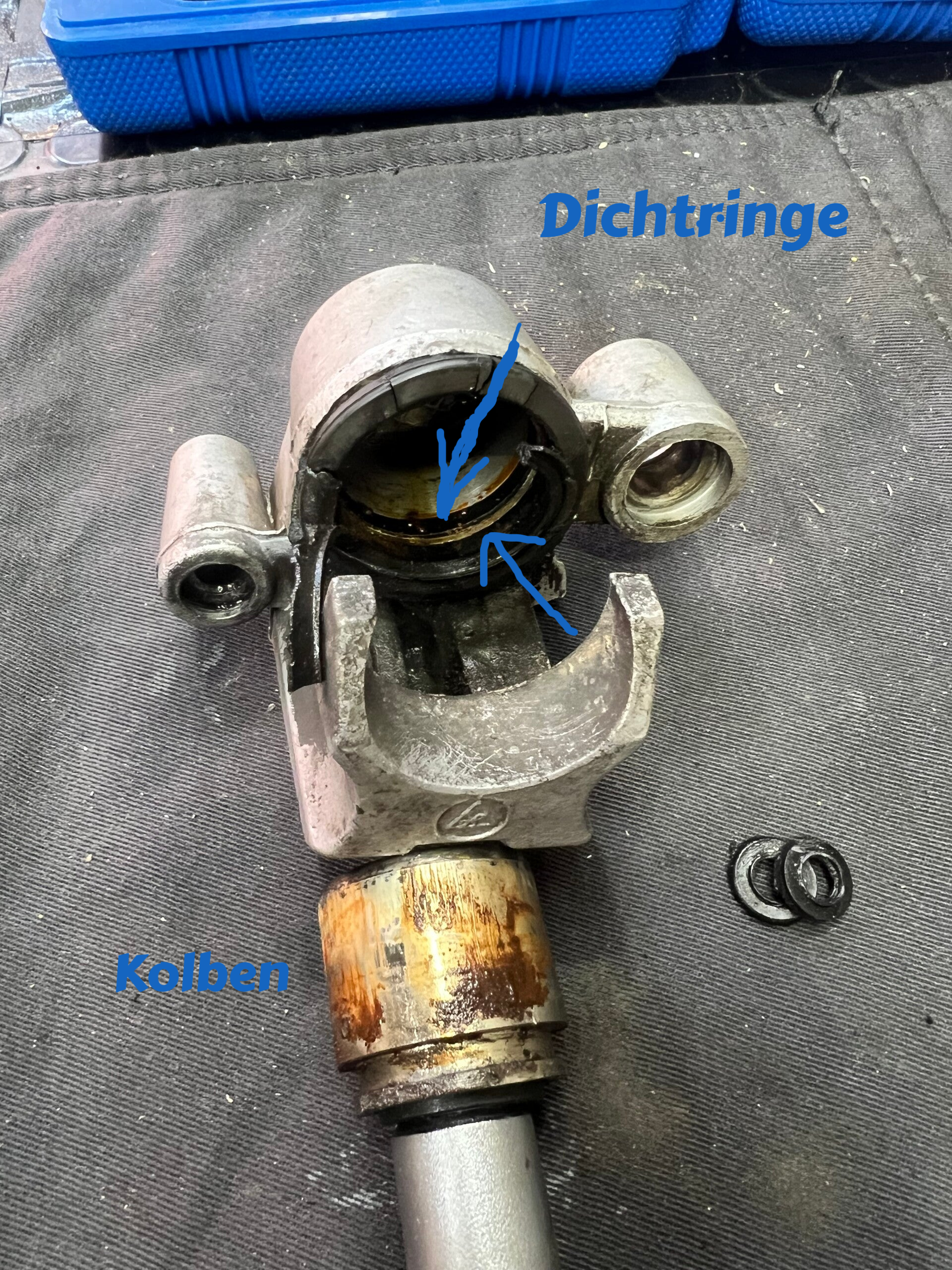

    • Bremssättel: Kolben reinigen und gängig machen, damit Beläge nicht schleifen. Die Dichtungen der Kolben werden oft durch trocknende Bremsfüssigkeit so fest an den Kolben gepresst das dieser nicht mehr oder gar nicht  in die Rückstellung geht und die Bremsbeläge nicht wieder freistellt. Es kommt so zu verstärktem Belagverschleiß und Abnutzung der Bremsscheibe. In manchen Fällen kann es sogar zum Bremsflüssigkeitsaustritt kommen, was dann sehr gefährlich sein kann. Dazu muss der Bremskolben mit einem Spezialwerkzeug aus dem Sattel zogen werden. Die Dichtringnuten müssen penibel von Rückständen befreit werden bevor neue Dichtringe eingesetzt werden. Anschließend werden die Kolben mit einem Spezialfett wieder eingesteckt.
    • Leitungen: Ältere Gummileitungen auf Risse prüfen oder gegen Stahlflex-Leitungen tauschen.  Gummileitungen sollten spätestens nach 4 Jahren ausgetauscht werden, da das Material porös wird, sich unter Druck ausdehnt und dadurch der Bremsdruckpunkt schwammig wird.



    • Warum Gummibremsleitungen problematisch werden

      • Alterung und Verschleiß: Gummi ist ein organisches Material. Es wird durch UV-Strahlung, Ozon, Temperaturschwankungen und die aggressive Bremsflüssigkeit mit den Jahren spröde und mikroskopisch undicht.
      • Schwammiger Druckpunkt: Beim Bremsen entsteht im System ein hoher hydraulischer Druck. Eine alte, weich gewordene Gummileitung dehnt sich unter diesem Druck elastisch aus (sie "bläht" sich minimal auf). Die Folge: Die Bremskraft kommt verzögert und weniger präzise am Bremssattel an.
      • Wasseraufnahme (Hygroskopie): Durch gealterte Gummileitungen kann Feuchtigkeit von außen in die Bremsflüssigkeit diffundieren. Dies senkt den Siedepunkt der Bremsflüssigkeit, was bei hoher Belastung (z. B. bei Bergabfahrten) zu gefährlichem Bremsversagen (Dampfblasenbildung) führen kann.



      • Vergleich: Gummi- vs. Stahlflex-Bremsleitungen

        Eigenschaft Gummibremsleitungen :                                                                                                                                             Lebensdauer - Begrenzt (Austausch alle 4–5 Jahre empfohlen)                                                                                               Druckpunkt - Eher weich, wird mit zunehmendem Alter schwammig                                                                                   Materialaufbau - Gewebeverstärkter Gummi/Synthesekautschuk                                                                                                   Kosten - Günstig in der Erstausrüstung                                                                                                                                                           Optik - Schlicht, meist unauffällig schwarz

        Eigenschaft Stahlflexleitungen :                                                                                                                                                          Lebensdauer - Nahezu unbegrenzt (meist lebenslange Garantie)                                                                                                  Druckpunkt - Knackig, präzise und exakt dosierbar                                                                                                              Materialaufbau -   PTFE-Innenschlauch (Teflon) mit Edelstahlgewebe                                                                                              Kosten -  Höherer Anschaffungspreis, amortisiert sich durch Haltbarkeit                                                                                              Optik - Sportlich, oft mit farbigen Anschlüssen/Ummantelungen

    Wichtige Prüfintervalle

    • Vor jeder Fahrt: Sichtprüfung und Druckpunkt-Test am Bremshebel und Fußpedal.
    • Einmal pro Saison: Detaillierte Kontrolle von Belagstärke, Flüssigkeitsstand und Scheibenzustand.
    • Alle zwei Jahre: Vollständiger Austausch der Bremsflüssigkeit (oder jährlich bei sportlichem Einsatz).

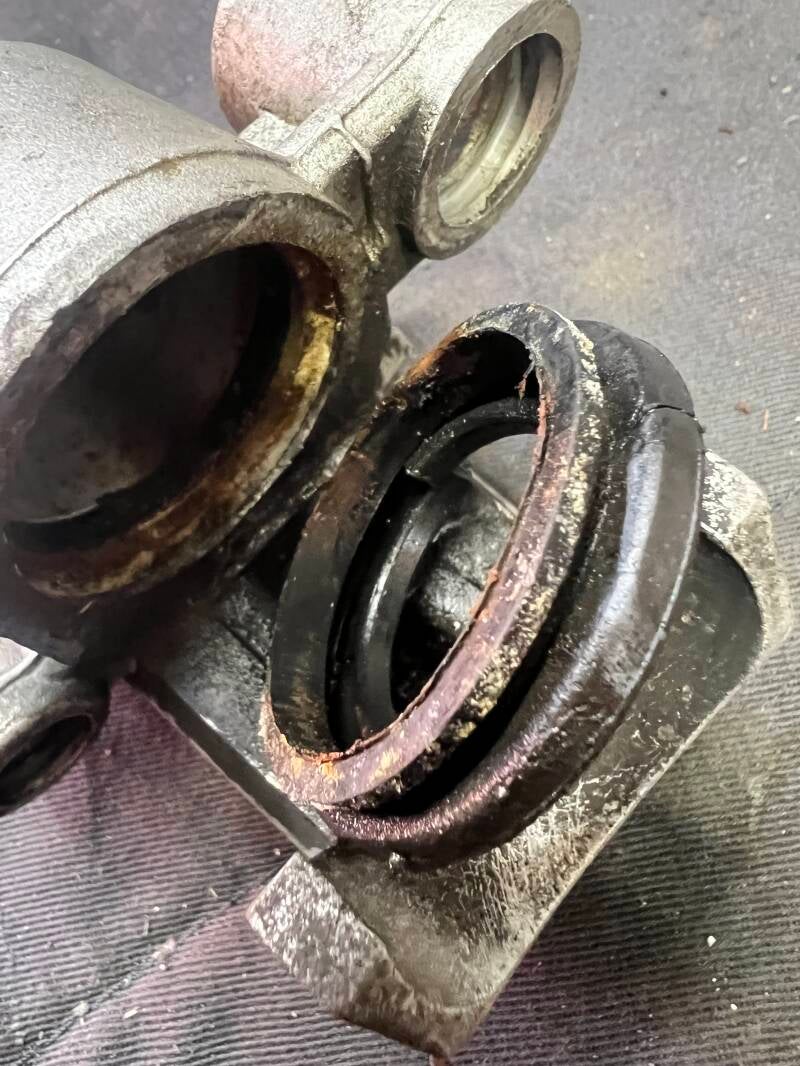

    Auf den Bildern ist eine Bremse zu sehen so wie sie nicht sein sollte. Ein Zustand den wir aber oft zu sehen bekommen.
